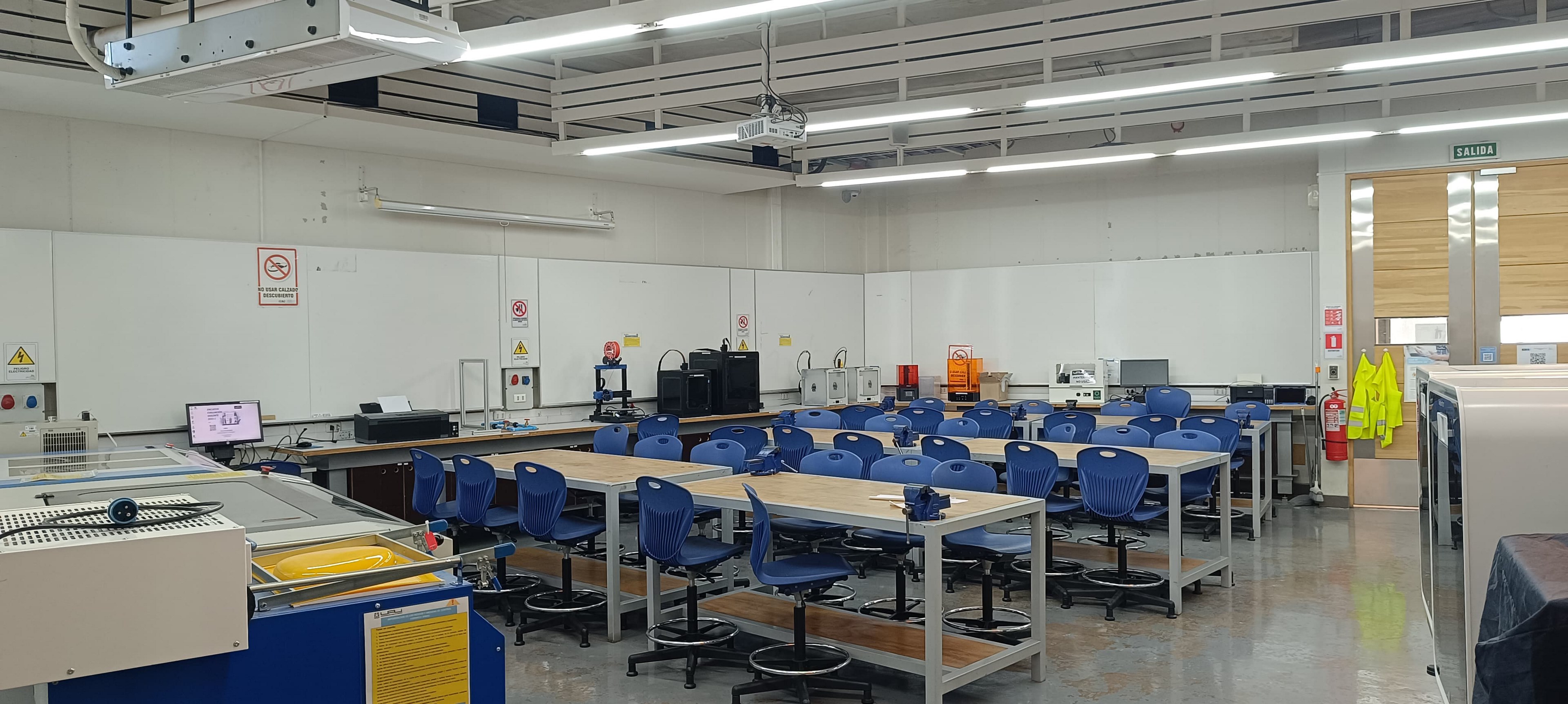

Facultad de Ingeniería y Ciencias — UAI

Design Engineering
Center

Transformar ideas a prototipos, facilitar la colaboración y mejorar la experiencia educativa de nuestros estudiantes.

+900 Estudiantes 2025

+20 Equipos

4 Capacidades

Misión

Centro de convergencia para profesores y estudiantes de Talleres. Espacio especializado para resolver desafíos actuales en formación de ingenieros y facilitar la implementación práctica de soluciones reales e innovadoras.

Ubicación

Facultad de Ingeniería y Ciencias
Universidad Adolfo Ibáñez
Peñalolén / Viña del Mar

Equipo DEC

Profesionales y monitores capacitados para asistir en el uso de equipos, herramientas y componentes del laboratorio, con foco en seguridad y mejores prácticas.

Equipo

Sebastián Duarte

sebastian.duarte@uai.cl

César Gómez

cesar.gomez@uai.cl

Sofía Jiménez

sofia.jimenez@uai.cl

Nuestras Capacidades

Recursos, equipamiento y metodologías disponibles en el DEC

Desarrollo de Prototipos y Fabricación Digital

Router CNC

Cortadora láser para materiales diversos

Impresoras 3D (múltiples tecnologías)

Máquina termoformadora

Herramientas manuales y motrices

Material didáctico (Lego Serious Play)

Componentes electrónicos para prototipos

Formación y Habilitación Técnica

Habilitaciones en máquinas estacionarias

Capacitación a profesores y estudiantes

Protocolos de seguridad y mejores prácticas

Talleres especializados por disciplina

Metodologías de Diseño e Innovación

Design Thinking aplicado a ingeniería

Procesos de innovación para emprendimiento

Diseño centrado en personas

Metodologías ágiles para desarrollo de productos

Espacio de Colaboración

Ambiente para trabajo interdisciplinario

Espacios flexibles para distintos proyectos

Tecnología integrada para diseño colaborativo

Equipos y herramientas

Instrumentos y equipamiento disponible en el laboratorio DEC

Próximamente

El catálogo de equipos y herramientas se publicará aquí.

Proyectos desarrollados en DEC

Proyectos realizados y en desarrollo por estudiantes del DEC

Tesis de Magíster · CNC Disectando Mecánica Cuántica con Oscilaciones y Mecánica de Fluidos

2024 – presente En desarrollo

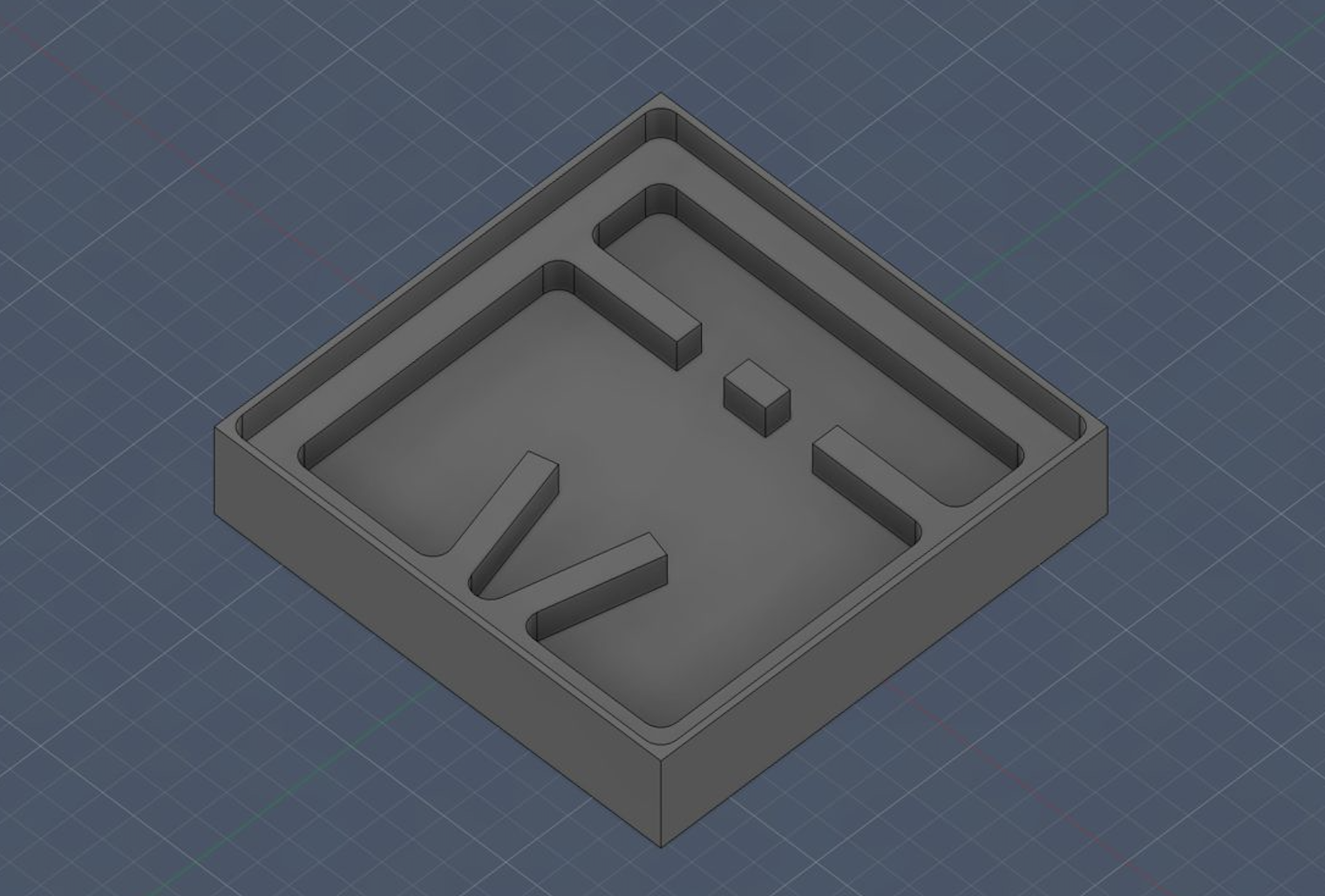

Disectando Mecánica Cuántica con Oscilaciones y Mecánica de Fluidos

Se busca entender aspectos de la mecánica cuántica a través de sistemas oscilantes. Las piezas fueron diseñadas y construidas junto a los profesores del DEC, utilizando los equipos del taller como parte fundamental del desarrollo.

JM

Joaquín Marcos — Magíster en Ciencias de la Ingeniería

Fusion 360 CNC CNC 5 ejes Cortadora láser Python

IoT · Electrónica · Software · Diseño SmartGym UAI — Sistema de control de acceso RFID para gimnasio universitario

Agosto 2025 – Diciembre 2025 Completado

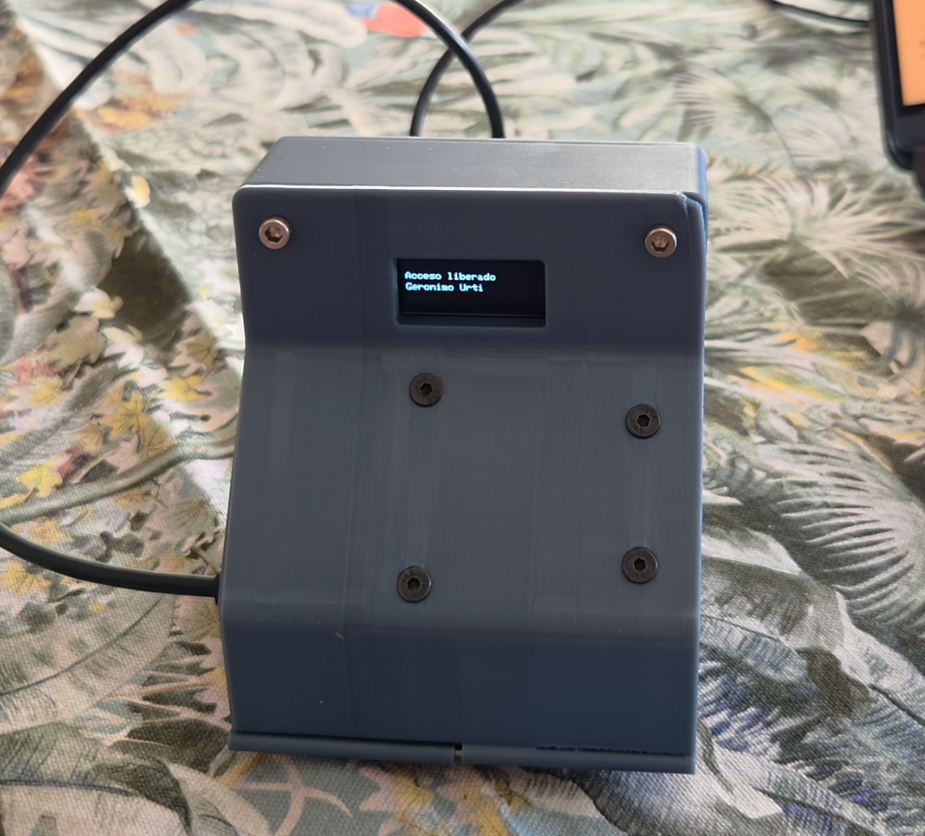

SmartGym UAI

Sistema de control de acceso para el gimnasio universitario basado en tecnología RFID, que valida el ingreso mediante credenciales estudiantiles según reservas activas. Reduce robos y el uso indebido de lockers con verificación automática conectada a una base de datos y plataforma de monitoreo en tiempo real.

GU AS JC JM

Gerónimo Urti · Antonia Silva · José Antonio Contreras · Jerónimo Martoni

Python Firebase Google Cloud ESP8266 RFID RC522 Arduino IDE OLED Impresión 3D Fusion 360 HTML

IoT

2025 Completado

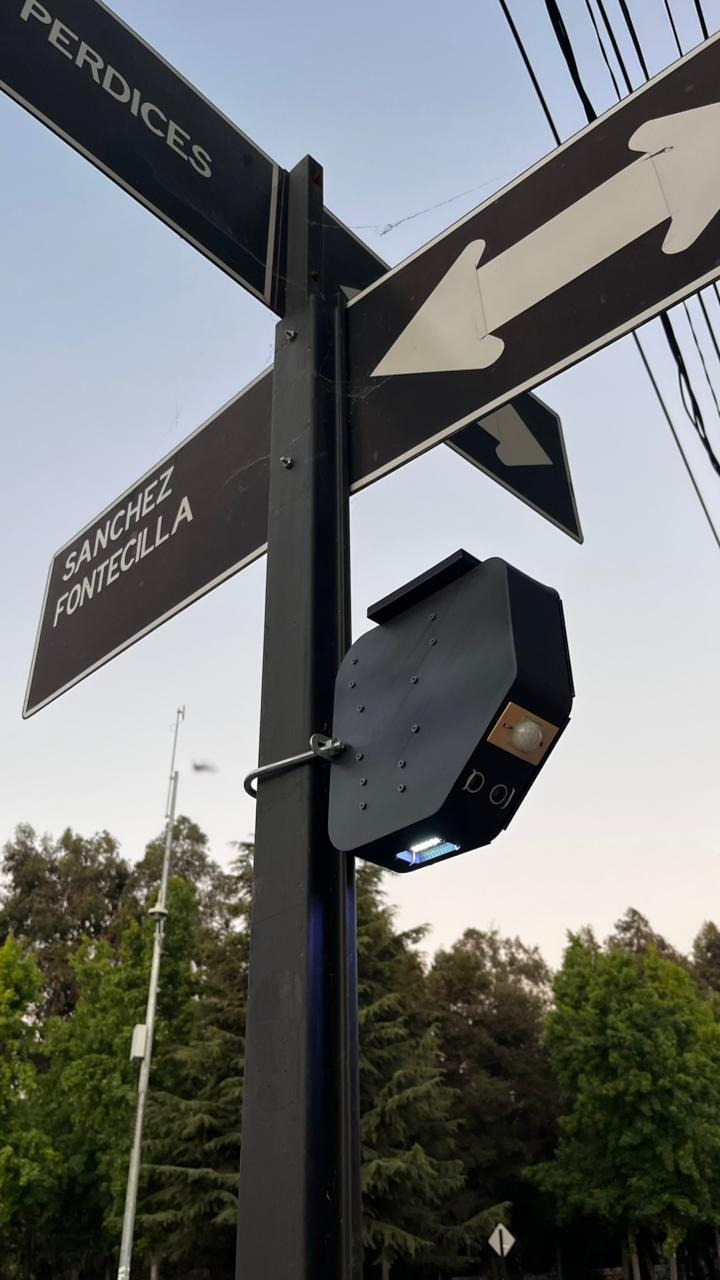

Sistema de Iluminación Inteligente para Espacios Públicos

Poste de luz inteligente con conectividad IoT que optimiza el consumo energético en alumbrado público. Incorpora sensores PIR y HC-SR04 para detectar presencia y distancia, regulando automáticamente la intensidad LED según la luminosidad ambiental y el horario. El sistema registra datos en tiempo real exportables a Google Sheets y opera con energía renovable mediante panel solar.

CV BM

Constanza Vásquez · Bastián Meza

ESP8266 Arduino IDE C++ Sensor PIR HC-SR04 NeoPixel Google Sheets SPIFFS Panel solar Impresión 3D Fusion 360

Fabricación digital · Electrónica Tótems interactivos Bing Bang — Dispositivos de divulgación científica con fabricación digital y electrónica interactiva

2025 – 2026 En desarrollo

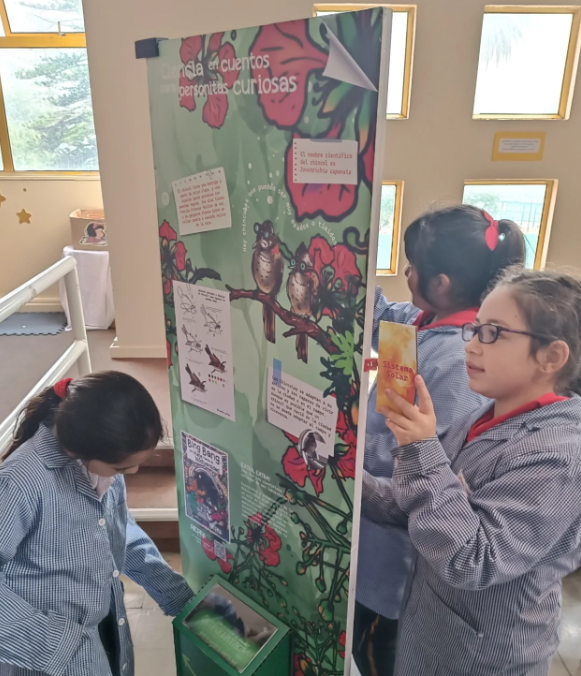

Tótems interactivos Bing Bang

Dispositivos de divulgación científica que articulan conocimiento, narrativa y experiencia interactiva, basados en el libro Bing Bang de la Universidad Adolfo Ibáñez. Integran fotogrametría de moluscos, fabricación digital e interfaces lúdicas donde sensores activan contenido informativo, facilitando el aprendizaje experiencial a través del cuerpo, el juego y la exploración.

CM GM SJ

Carola Millán · Gabriela Moreno Rojas · Sofia Jiménez Catrián

Impresión 3D Resina Corte láser Fotogrametría Electrónica Sensores

Instrucciones

Guías paso a paso para configurar el hardware del laboratorio: instalación de drivers, selección de placa en Arduino IDE, carga de código y más.

ESP8266 NodeMCU Amica ESP8266 Driver CP2102 · Arduino IDE · WiFiScan

1. Introducción

La NodeMCU Amica es una placa de desarrollo basada en el módulo ESP8266MOD (ESP-12E) de Espressif. Integra CPU Tensilica L106 de 32 bits a 80/160 MHz, WiFi 2.4 GHz (802.11 b/g/n), pila TCP/IP y conector Micro-USB para programación y alimentación.

Se diferencia de otras variantes NodeMCU por su formato más angosto (30 pines, compatible con protoboard estándar) y por venir habitualmente con el chip puente USB-Serial Silicon Labs CP2102, que requiere instalar un driver específico en Windows y macOS la primera vez que se usa.

2. Lo que necesitas

Placa	NodeMCU Amica ESP8266 (ESP-12E)
Cable	USB-A a Micro-USB de datos (no solo de carga)
Driver	CP2102 (Silicon Labs CP210x VCP)
Software	Arduino IDE 2.x (recomendado 2.3 o superior)
Voltaje	5 V por USB (pin Vin tolera hasta ~10 V vía regulador)

3. Conexión al computador

Identifica el conector Micro-USB en la placa (junto a los botones RST y FLASH).
Conecta el cable Micro-USB a la placa.
Conecta el otro extremo del cable al computador. El LED de alimentación debe encenderse.
Si el IDE no detecta la placa al subir un programa: mantén presionado FLASH, pulsa una vez RST y suelta FLASH para forzar el modo bootloader.

Cables de "solo carga" (comunes en cargadores de celular antiguos) no funcionan para programar la placa.

4. Drivers

Windows 10/11:

Descargar "CP210x Universal Windows Driver" desde silabs.com.
Descomprimir el ZIP y ejecutar el instalador correspondiente a tu arquitectura (x64 o ARM64).
Confirmar la instalación y reiniciar si el sistema lo solicita.
Al conectar la placa, en Administrador de dispositivos > Puertos (COM y LPT) debe aparecer "Silicon Labs CP210x USB to UART Bridge (COMx)".

macOS:

Descargar "CP210x VCP Mac" desde silabs.com (paquete .dmg).
Montar el DMG y ejecutar el instalador .pkg.
En macOS 11 o superior, autorizar la extensión del sistema en Ajustes > Privacidad y seguridad.
Reiniciar el equipo. Al conectar la placa aparece como /dev/cu.SLAB_USBtoUART o /dev/cu.usbserial-XXXX.

5. Soporte ESP8266 en Arduino IDE

Abre Arduino IDE 2.x → Archivo > Preferencias.
En URLs adicionales del gestor de tarjetas, pega:
https://arduino.esp8266.com/stable/package_esp8266com_index.json
Pulsa OK.
Herramientas > Placa > Gestor de tarjetas → busca "esp8266" (by ESP8266 Community) → Instalar (versión 3.x recomendado).

6. Configuración de la placa en Arduino IDE

Selecciona: Herramientas > Placa > esp8266 > "NodeMCU 1.0 (ESP-12E Module)"

Board	NodeMCU 1.0 (ESP-12E Module)
Builtin LED	2
Upload Speed	115200 (recomendado para CP2102)
CPU Frequency	80 MHz
Flash Size	4MB (FS:2MB OTA:~1019KB)
Port	COM / cu.SLAB_USBtoUART que aparece al conectar

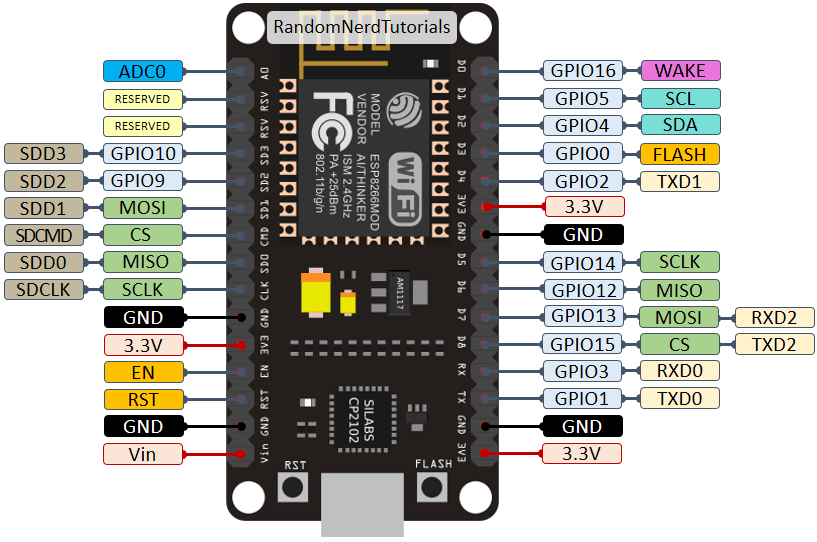

7. Diagrama de pines (PinOut)

Imagen: Random Nerd Tutorials. Uso con fines educativos.

Referencia rápida de pines

NodeMCU	GPIO	Notas
D0	GPIO16	Sin PWM ni I2C. Deep-sleep wake.
D1	GPIO5	I2C SCL por defecto.
D2	GPIO4	I2C SDA por defecto.
D3	GPIO0	Strapping. Botón FLASH.
D4	GPIO2	LED integrado (lógica invertida).
D5	GPIO14	SPI SCK.
D6	GPIO12	SPI MISO.
D7	GPIO13	SPI MOSI.
D8	GPIO15	SPI CS. Strapping LOW al arranque.
A0	ADC	Única entrada analógica (0–3.3 V), 10 bits.
SD0–SD3, CMD, CLK	GPIO6–11	RESERVADOS — no usar.

8. Verificación rápida con WiFiScan

Conecta la placa vía Micro-USB y selecciona el puerto COM en el IDE.
Confirma la configuración de la sección 6.
Ve a Archivo > Ejemplos > ESP8266WiFi > WiFiScan.
Compila y sube (Ctrl+U). Si no responde, fuerza bootloader: FLASH + RST.
Abre el Monitor Serie a 115200 baudios.
Resultado esperado: listado de redes WiFi cercanas con SSID y RSSI.

ESP32 ESP32 DevKit V1 (38 pines) Driver CP2102 · Arduino IDE · WiFiScan

1. Introducción

La ESP32 DevKit V1 está basada en el módulo ESP-WROOM-32 de Espressif. Integra CPU Xtensa LX6 doble núcleo a 240 MHz, 520 KB de SRAM, WiFi 2.4 GHz y Bluetooth 4.2. El chip puente USB-Serial es un Silicon Labs CP2102 que requiere instalar driver en Windows y macOS.

Esta variante de 38 pines expone los pines internos SD0–SD3, CMD y CLK conectados a la memoria Flash SPI — no deben usarse como GPIO.

2. Lo que necesitas

Placa	ESP32 DevKit V1 (ESP-WROOM-32, 38 pines)
Cable	USB-A a Micro-USB de datos
Driver	CP2102 (Silicon Labs CP210x VCP)
Software	Arduino IDE 2.x (recomendado 2.3 o superior)
Voltaje	5 V por USB (Vin tolera hasta ~12 V)

3. Conexión al computador

Conecta el cable Micro-USB a la placa y al computador. El LED rojo PWR debe encenderse.
Si el IDE da "Failed to connect": mantén BOOT, pulsa RST, suelta BOOT.

4. Drivers

Windows 10/11:

Descargar "CP210x Universal Windows Driver" desde silabs.com.
Descomprimir y ejecutar el instalador (x64 o ARM64). Reiniciar si se solicita.
Verificar en Administrador de dispositivos: "Silicon Labs CP210x USB to UART Bridge (COMx)".

macOS:

Descargar "CP210x VCP Mac" desde silabs.com (.dmg).
Ejecutar el instalador .pkg. En macOS 11+, autorizar en Ajustes > Privacidad y seguridad.
Reiniciar. La placa aparece como /dev/cu.SLAB_USBtoUART.

5. Soporte ESP32 en Arduino IDE

Archivo > Preferencias → URLs adicionales del gestor de tarjetas:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Herramientas > Placa > Gestor de tarjetas → busca "esp32" (Espressif) → Instalar (3.x recomendado).

6. Configuración de la placa en Arduino IDE

Selecciona: Herramientas > Placa > esp32 > "ESP32 Dev Module" (o "DOIT ESP32 DEVKIT V1")

Upload Speed	921600 (bajar a 115200 si hay errores de conexión)
CPU Frequency	240 MHz (WiFi/BT)
Flash Mode	QIO
Flash Size	4MB (32Mb)
Partition Scheme	Default 4MB with spiffs
PSRAM	Disabled
Port	COM / cu.SLAB_USBtoUART que aparece al conectar

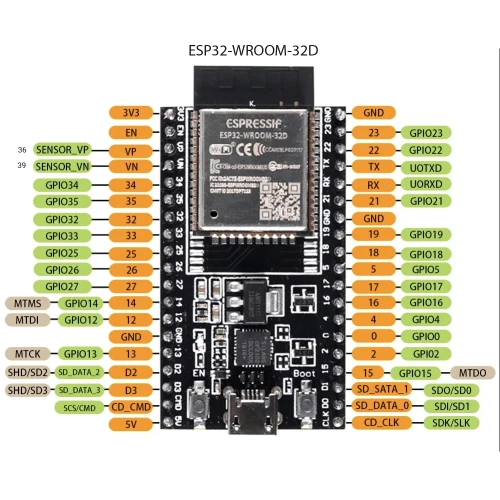

7. Diagrama de pines (PinOut)

Imagen: ficha de producto del distribuidor (ESP32-WROOM-32D 38 pines). Uso con fines educativos.

Referencia rápida de pines

Etiqueta	GPIO	Notas
G2	GPIO2	LED integrado. Strapping LOW al boot.
G21 / G22	GPIO21 / GPIO22	I2C SDA / SCL por defecto.
G18/G19/G23/G5	VSPI	SCK / MISO / MOSI / CS.
G25 / G26	GPIO25 / GPIO26	DAC1 / DAC2 (8 bits).
VP / VN / G34 / G35	GPIO36/39/34/35	ADC1 — solo entrada, sin pull interno.
SD0–SD3, CMD, CLK	GPIO6–11	RESERVADOS — no usar.

ADC2 (G0, G2, G4, G12–G15, G25–G27) no funciona mientras el WiFi está activo. Usa siempre pines ADC1 para lecturas analógicas con WiFi encendido.

8. Verificación rápida con WiFiScan

Conecta la placa vía Micro-USB y selecciona el puerto COM en el IDE.
Confirma la configuración de la sección 6.
Ve a Archivo > Ejemplos > WiFi > WiFiScan.
Compila y sube (Ctrl+U). Si no responde: BOOT + RST.
Abre el Monitor Serie a 115200 baudios. Resultado esperado: listado de redes WiFi.

ESP32-S3 ESP32-S3 SúperMini Sin driver · USB-CDC nativo · Arduino IDE · WiFiScan

1. Introducción

El ESP32-S3 SúperMini es una placa compacta (22 × 18 mm) basada en el ESP32-S3 de Espressif. Incluye WiFi 2.4 GHz, Bluetooth 5 LE, CPU dual-core Xtensa LX7 a 240 MHz, 4 MB Flash, 2 MB PSRAM y conector USB-C directo. No necesita chip puente USB-Serial externo.

2. Lo que necesitas

Placa	ESP32-S3 SúperMini (SKU 7053)
Cable	USB-A a USB-C de datos (no solo de carga)
Driver	No requerido (USB-CDC nativo)
Software	Arduino IDE 2.x (recomendado 2.3 o superior)

3. Conexión al computador

Conecta el cable USB-C a la placa y al computador. El LED de alimentación debe encenderse.
Windows lo detecta automáticamente como USB Serial Device (COMx). macOS aparece como /dev/cu.usbmodemXXXX.
Si no se detecta: mantén BOOT, pulsa RESET, suelta BOOT.

4. Soporte ESP32 en Arduino IDE

Archivo > Preferencias → URLs adicionales:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Herramientas > Placa > Gestor de tarjetas → busca "esp32" → Instalar (3.x recomendado).

5. Configuración de la placa en Arduino IDE

Selecciona: Herramientas > Placa > esp32 > "ESP32S3 Dev Module"

USB CDC On Boot	Enabled
CPU Frequency	240 MHz (WiFi)
Flash Mode	QIO 80MHz
Flash Size	4 MB (32Mb)
Partition Scheme	Default 4MB with spiffs
PSRAM	QSPI PSRAM
USB Mode	Hardware CDC and JTAG
Upload Speed	921600
Port	COM / usbmodem que aparece al conectar

Si el monitor serie reporta "PSRAM not found", prueba cambiando PSRAM a "OPI PSRAM".

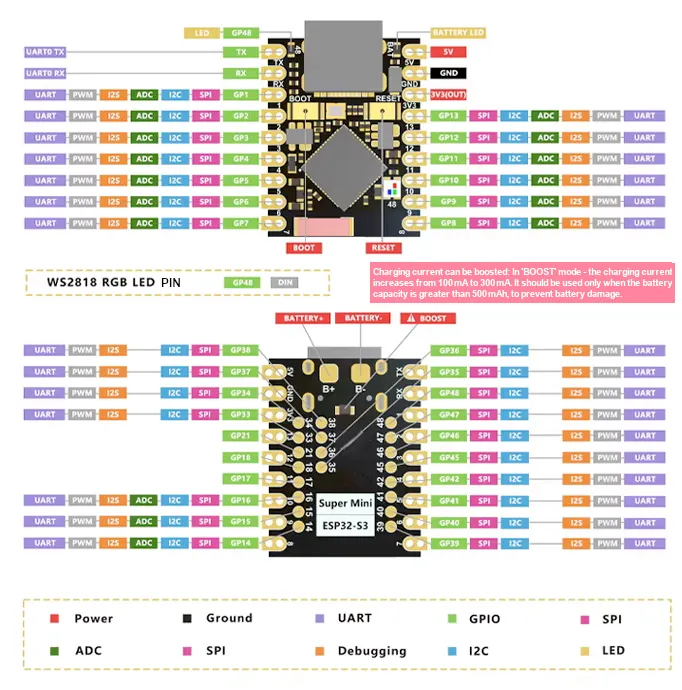

6. Diagrama de pines (PinOut)

Imagen: ficha de producto. Uso con fines educativos.

Referencia rápida de pines

Pin	Función	Notas
GPIO48	LED RGB WS2812	LED integrado.
GPIO43 / GPIO44	UART0 TX / RX	Puerto serie hardware.
GPIO19 / GPIO20	USB D- / D+	Dejar libres si usas USB-CDC.
GPIO0	BOOT	Strapping. No usar como salida fija.
GPIO1–GPIO10	ADC1, I/O	Preferidos para lecturas analógicas.
GPIO11–GPIO14	ADC2, I/O, SPI	ADC2 no disponible con WiFi activo.

7. Verificación rápida con WiFiScan

Conecta la placa vía USB-C y selecciona el puerto usbmodem en el IDE.
Confirma la configuración de la sección 5.
Ve a Archivo > Ejemplos > WiFi > WiFiScan.
Compila y sube (Ctrl+U). Si no responde: BOOT + RESET.
Abre el Monitor Serie a 115200 baudios. Resultado esperado: listado de redes WiFi.

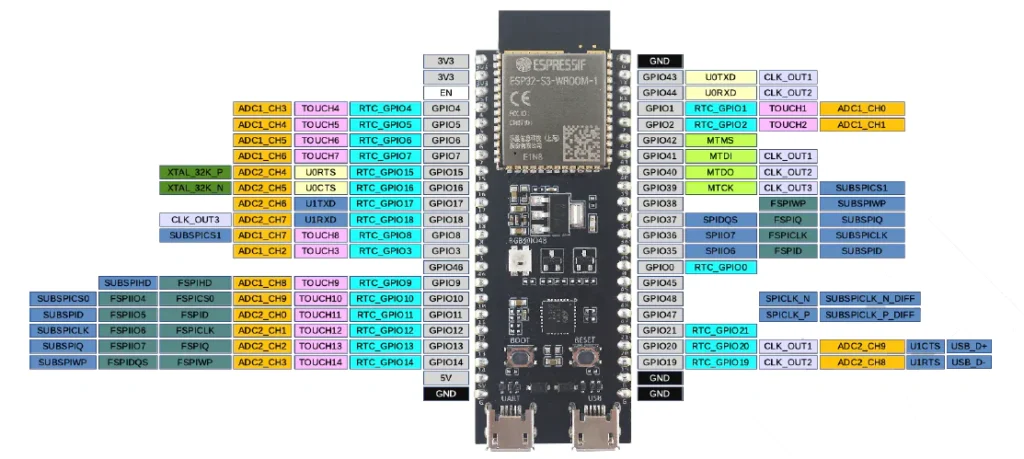

ESP32-S3 ESP32-S3 N16R8 (16 MB Flash · 8 MB PSRAM) Driver CH343 · Arduino IDE · WiFiScan

1. Introducción

El ESP32-S3 N16R8 es un módulo de alto rendimiento basado en el ESP32-S3-WROOM-1 con 16 MB de Flash y 8 MB de PSRAM (octal), CPU dual-core Xtensa LX7 a 240 MHz, WiFi 2.4 GHz y Bluetooth 5.0 LE. Incluye el chip puente USB-Serial CH343p (WCH).

2. Lo que necesitas

Placa	Módulo ESP32-S3 N16R8 44 pines (SKU 7031)
Cable	USB-A a USB (según conector de la placa), de datos
Driver	CH343 (WCH) — requiere instalación manual
Software	Arduino IDE 2.x (recomendado 2.3 o superior)

3. Conexión al computador

Conecta el cable USB a la placa y al computador.
Si el IDE no detecta la placa: mantén BOOT (GPIO0), pulsa RESET (EN), suelta BOOT.

4. Drivers

Windows 10/11:

Descargar CH343SER.EXE del sitio oficial de WCH (wch-ic.com).
Ejecutar como administrador y pulsar "Install".
Verificar en Administrador de dispositivos: "USB-Enhanced-SERIAL CH343 (COMx)".

macOS:

Instalar el driver CH34x/CH343 de WCH (paquete .pkg). En macOS 11+, autorizar en Ajustes > Privacidad y seguridad.
Reiniciar. Al conectar aparece como /dev/cu.wchusbserialXXXX.

5. Soporte ESP32 en Arduino IDE

Archivo > Preferencias → URLs adicionales:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Herramientas > Placa > Gestor de tarjetas → busca "esp32" → Instalar.

6. Configuración de la placa en Arduino IDE

Selecciona: Herramientas > Placa > esp32 > "ESP32S3 Dev Module"

USB CDC On Boot	Disabled (se usa CH343, no USB nativo)
Flash Mode	QIO 80MHz
Flash Size	16 MB (128Mb)
Partition Scheme	16M Flash (3MB APP/9.9MB FATFS)
PSRAM	OPI PSRAM
Upload Mode	UART0 / Hardware CDC
Upload Speed	921600
Port	COM / wchusbserial que aparece al conectar

⚠️ El sufijo R8 indica 8 MB de PSRAM Octal (OPI). Si eliges QSPI PSRAM la memoria no será detectada y quedará limitada a la SRAM interna.

7. Diagrama de pines (PinOut)

Imagen: documentación oficial Espressif (ESP32-S3-WROOM-1). Uso con fines educativos.

Referencia rápida de pines

Pin	Función	Notas
GPIO43 / GPIO44	UART0 TX / RX	Puente al CH343p.
GPIO19 / GPIO20	USB D- / D+	Libres si usas CH343.
GPIO1–GPIO10	ADC1, Touch, I/O	Preferidos para analógicas.
GPIO26–GPIO32	Reservados (Flash)	NO usar.
GPIO33–GPIO37	Reservados (OPI PSRAM)	NO usar en variante N16R8.
GPIO48	LED integrado	Suele ser el LED de la placa.

8. Verificación rápida con WiFiScan

Conecta la placa vía USB y selecciona el puerto COM/wchusbserial en el IDE.
Confirma Flash Size = 16 MB y PSRAM = OPI PSRAM (sección 6).
Ve a Archivo > Ejemplos > WiFi > WiFiScan.
Compila y sube (Ctrl+U). Si no responde: BOOT + RESET.
Abre el Monitor Serie a 115200 baudios. Resultado esperado: listado de redes WiFi.
Opcional: carga Archivo > Ejemplos > ESP32 > ChipID > GetChipID y verifica que ESP.getPsramSize() reporte ~8 MB.

ESP32 Circuito UAI (Kit Universidad Adolfo Ibáñez) Driver CP2102 · Relés · Sensores integrados · Arduino IDE

1. Introducción

El Circuito UAI es una placa educativa basada en el módulo ESP32-S de Ai-Thinker (pin-compatible con el ESP-WROOM-32). Incluye dos relés de potencia y tres sensores integrados sin necesidad de cableado externo. El chip puente USB-Serial es un Silicon Labs CP2102.

Lo que ves impreso en el chip real es "ESP32-S / WiFi+BT SoC Inside", mientras que el diagrama del manual del kit muestra "ESP-WROOM-32". Son equivalentes en footprint, pines y funcionamiento.

2. Periféricos integrados

Relé 1	GPIO13	Songle SRA-05VDC-CL, 10 A / 250 VAC
Relé 2	GPIO15	Songle SRA-05VDC-CL, 10 A / 250 VAC
HDC1080 (T° y humedad)	I2C 0x40	SDA=GPIO19, SCL=GPIO18
MPU-6050 (acelerómetro)	I2C 0x68	SDA=GPIO19, SCL=GPIO18
TEMT6000 (luz)	GPIO36	Salida analógica ADC1_0
Lectura batería	GPIO12	Divisor de tensión (habilitado por jumper lv1BAT)

⚠️ En el manual original del kit los sensores HDC1080 y MPU-6050 aparecen con los rótulos invertidos. Este instructivo usa los nombres correctos.

3. Lo que necesitas

Placa	Circuito UAI (módulo ESP32-S Ai-Thinker)
Cable	USB-A a Micro-USB blanco (incluido en el kit UAI)
Driver	CP2102 (Silicon Labs CP210x VCP)
Software	Arduino IDE 2.x (recomendado 2.3 o superior)

4. Conexión al computador

Conecta el Micro-USB al conector etiquetado "USB/CARGA BATERÍA" en el extremo derecho de la placa.
El LED "PWR" debe encenderse. Los LED TX/RX parpadean con tráfico serial.
Si el IDE da "Failed to connect": mantén IO0, pulsa EN, suelta IO0.

5. Drivers

Windows 10/11:

Descargar "CP210x Universal Windows Driver" desde silabs.com.
Descomprimir y ejecutar el instalador (x64 o ARM64). Reiniciar si se solicita.
Verificar: "Silicon Labs CP210x USB to UART Bridge (COMx)" en Administrador de dispositivos.

macOS:

Descargar "CP210x VCP Mac" desde silabs.com (.dmg). Ejecutar el .pkg.
En macOS 11+, autorizar en Ajustes > Privacidad y seguridad. Reiniciar.
Aparece como /dev/cu.SLAB_USBtoUART.

6. Soporte ESP32 en Arduino IDE

Archivo > Preferencias → URLs adicionales:
https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
Herramientas > Placa > Gestor de tarjetas → busca "esp32" → Instalar (3.x recomendado).

7. Configuración de la placa en Arduino IDE

Selecciona: Herramientas > Placa > esp32 > "ESP32 Dev Module"

Upload Speed	921600 (bajar a 115200 si hay errores)
CPU Frequency	240 MHz (WiFi/BT)
Flash Mode	QIO
Flash Size	4MB (32Mb)
Partition Scheme	Default 4MB with spiffs
PSRAM	Disabled
Port	COM / cu.SLAB_USBtoUART que aparece al conectar

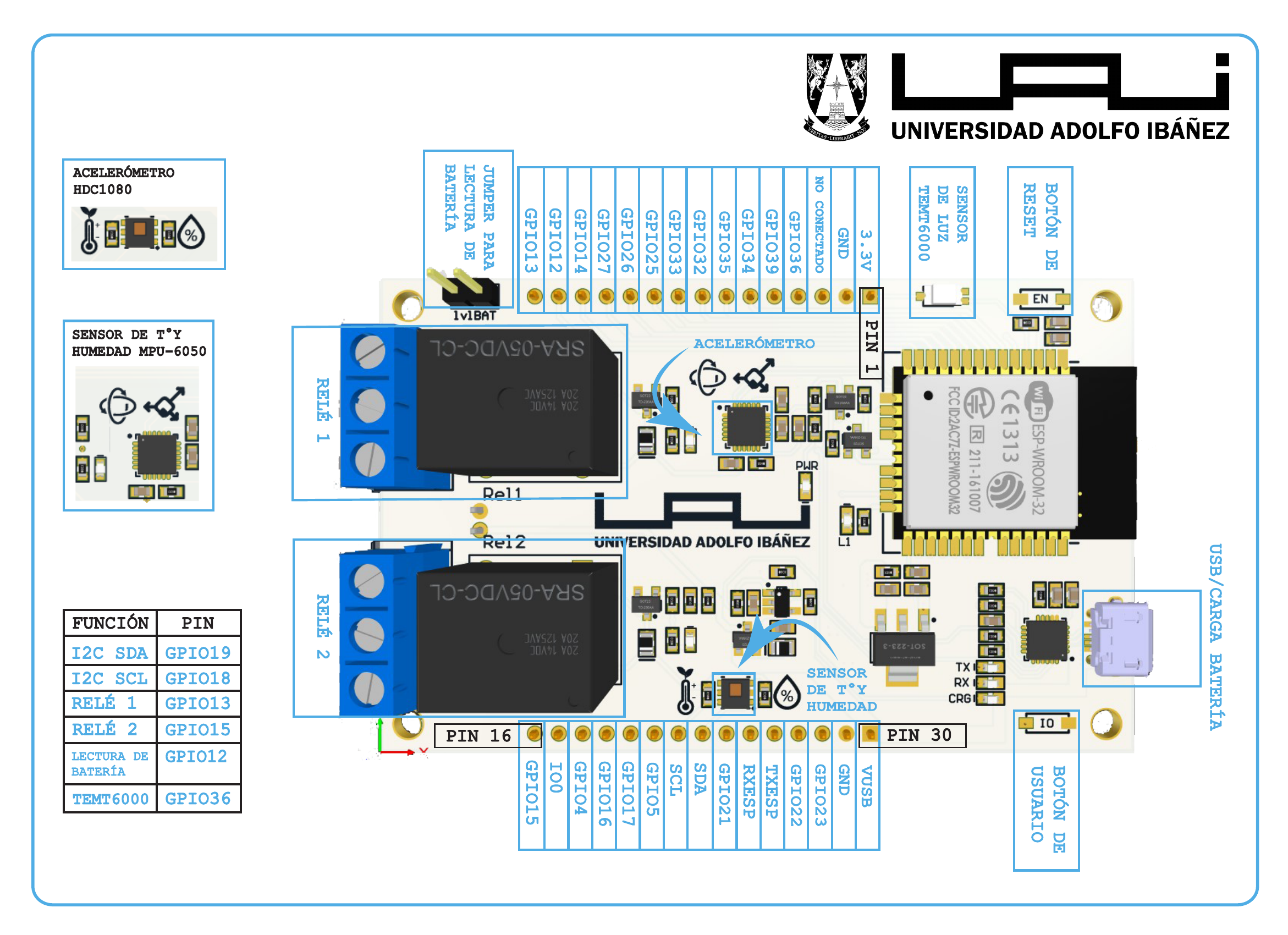

8. Diagrama de pines (PinOut)

Imagen: Manual del Kit UAI, Universidad Adolfo Ibáñez. Uso con fines educativos.

Pines de cabecera (selección)

PIN	Etiqueta / GPIO	Notas
1	3V3	Salida 3.3 V regulada.
2	GND	Masa.
4	GPIO36 (VP)	TEMT6000 (luz). Solo entrada.
14	GPIO12	Lectura de batería. Strapping — evitar cargas al boot.
15	GPIO13	RELÉ 1 (activa con HIGH).
16	GPIO15	RELÉ 2 (activa con HIGH). Strapping.
22	SCL	I2C externo → GPIO18 (compartido con sensores).
23	SDA	I2C externo → GPIO19 (compartido con sensores).
30	VUSB	+5 V del bus USB.

GPIO18/GPIO19 no son pines libres: están ocupados por el bus I2C de los sensores. ADC2 no funciona con WiFi activo — usa pines ADC1 (GPIO32–GPIO39).

9. Verificación rápida con WiFiScan

Conecta la placa vía Micro-USB y selecciona el puerto COM/cu.SLAB_USBtoUART.
Confirma la configuración de la sección 7.
Ve a Archivo > Ejemplos > WiFi > WiFiScan.
Compila y sube (Ctrl+U). Si no responde: IO0 + EN.
Abre el Monitor Serie a 115200 baudios. Resultado esperado: listado de redes WiFi.

Energía Estimación de duración de batería Consumo · mAh · ESP32 · Sensores

1. Introducción

A continuación se presenta una guía práctica para realizar este cálculo de forma clara y aplicable.

2. Identificar el consumo de corriente

Revisen las hojas de datos (datasheets) de cada componente del sistema, por ejemplo:

Microcontroladores (como ESP32)
Sensores (como HC-SR04)
Actuadores u otros módulos

El consumo normalmente se expresa en miliamperios (mA).

3. Calcular el consumo total

Se debe sumar el consumo de todos los dispositivos del sistema:

I_total = I1 + I2 + I3 + ...

4. Determinar la capacidad de la batería

La capacidad de la batería se indica en miliampere-hora (mAh).

5. Fórmula de estimación

Duración (horas) = Capacidad batería (mAh) / Consumo total (mA)

6. Ejemplo de cálculo

ESP32	100 mA
HC-SR04	15 mA
Total	115 mA

Para una batería de 2000 mAh:

Duración ≈ 2000 / 115 ≈ 17.4 horas

7. Consideraciones importantes

El resultado corresponde a una estimación teórica.
La duración real será menor debido a:
- Eficiencia de la batería
- Regulación de voltaje
- Picos de consumo (WiFi, Bluetooth, etc.)
Se recomienda considerar un 70%–80% del valor calculado.

En este ejemplo, la duración real esperada sería aproximadamente entre 12 y 14 horas.

8. Recomendación práctica

Para proyectos más avanzados:

Considerar distintos modos de operación (activo, sleep, deep sleep)
Trabajar con consumo promedio en el tiempo
Realizar mediciones reales con instrumentos (multímetro o analizador de potencia)

ITEM	IMG	FAMILIA	MODELO	FUNCIÓN	ESPECIFICACIONES

No se encontraron componentes.

Design EngineeringCenter

Misión

Ubicación

Equipo DEC

Equipo

Nuestras Capacidades

Desarrollo de Prototipos y Fabricación Digital

Formación y Habilitación Técnica

Metodologías de Diseño e Innovación

Espacio de Colaboración

Equipos y herramientas

Proyectos desarrollados en DEC

Instrucciones

1. Introducción

2. Lo que necesitas

3. Conexión al computador

4. Drivers

5. Soporte ESP8266 en Arduino IDE

6. Configuración de la placa en Arduino IDE

7. Diagrama de pines (PinOut)

Referencia rápida de pines

8. Verificación rápida con WiFiScan

1. Introducción

2. Lo que necesitas

3. Conexión al computador

4. Drivers

5. Soporte ESP32 en Arduino IDE

6. Configuración de la placa en Arduino IDE

7. Diagrama de pines (PinOut)

Referencia rápida de pines

8. Verificación rápida con WiFiScan

1. Introducción

2. Lo que necesitas

3. Conexión al computador

4. Soporte ESP32 en Arduino IDE

5. Configuración de la placa en Arduino IDE

6. Diagrama de pines (PinOut)

Referencia rápida de pines

7. Verificación rápida con WiFiScan

1. Introducción

2. Lo que necesitas

3. Conexión al computador

4. Drivers

5. Soporte ESP32 en Arduino IDE

6. Configuración de la placa en Arduino IDE

7. Diagrama de pines (PinOut)

Referencia rápida de pines

8. Verificación rápida con WiFiScan

1. Introducción

2. Periféricos integrados

3. Lo que necesitas

4. Conexión al computador

5. Drivers

6. Soporte ESP32 en Arduino IDE

7. Configuración de la placa en Arduino IDE

8. Diagrama de pines (PinOut)

Pines de cabecera (selección)

9. Verificación rápida con WiFiScan

1. Introducción

2. Identificar el consumo de corriente

3. Calcular el consumo total

4. Determinar la capacidad de la batería

5. Fórmula de estimación

6. Ejemplo de cálculo

7. Consideraciones importantes

8. Recomendación práctica

Design Engineering
Center
